Adaptación de cámara para la realización de un reductor de focal

por Cristian Willemoës

Básicamente, se trata de un sistema que permita suministrar una focal mas corta de la focal primaria del telescopio, de este modo, en vez de aumentar la imágen, obtendremos la inversa.

El objetivo es lograr un campo mas amplio en la fotografía para poder tomar objetos extensos, si bien el inconveniente radica en una perdida de resolución con respecto a la fotografía en foco.

Es sumamente útil para fotografiar el sol y la luna y hacer el seguimiento de sus eclipses.

Foco primario Con reductor de focal

Construcción del reductor

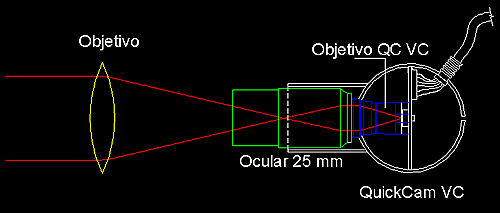

El telescopio recibe de un objeto puntual en el infinito, rayos luminosos paralelos, éstos pasan por el objetivo del telescopio y se concentran en el foco, los rayos luminosos que salen del ocular son también paralelos, ya que éste está dispuesto de forma tal que su foco objeto coincida con el foco imagen del objeto, ahora bien, si sustituimos nuestro ojo por el lente original de la QuickCam VC enfocado al infinito, este focalizará sobre el CCD los rayos luminosos salidos del ocular de 25 mm, generando una imagen de campo amplio.

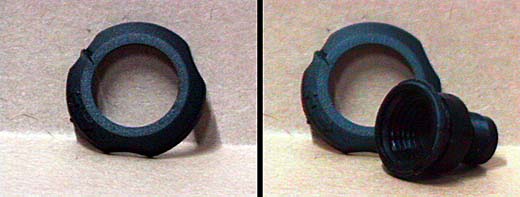

Antes de construir un soporte que acople la QC con su lente al ocular, debemos quitar la virola externa que trae la lente, ésta esta ligeramente pegada al objetivo y se desprende fácilmente; el quitarla ayuda a una correcto acople entre el ocular y el objetivo de la QuickCam

De este modo el diámetro del objetivo de la QC coincide perfectamente con el ocular de 25mm de Meade.

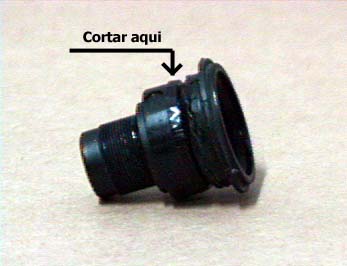

Luego es muy importante quitar la rebaba de la lente que hace de tope interno dentro de la cápsula de la QC, de modo que pueda ponerse y sacarse sin dificultad para poder hacer fotografía de foco primario o con el objetivo acoplado:

Es importante recordar que durante el proceso de desarme de la QC y quitado del filtro IR, debe dejarse el soporte roscado que rodea al CCD para poder volver a acoplar el objetivo cuando sea necesario.
De este modo el diámetro del objetivo de la QC coincide perfectamente con el ocular de 25mm de Meade.
Finalmente, solo resta construir un cilindro que abrace al ocular y que esté firmemente acoplado a la esfera de la QC con su lente original.

Área de Cobertura

Para la configuración:
Telescopio de 1220 de distancia focal + ocular de 25 mm y la Quick Cam VC con su objetivo original, el campo de la fotografía es de 45 x 60 minutos de arco, mientras que la misma configuración, sin el objetivo, es decir a foco primario es de 6.168 x 8.133 minutos de arco (rectángulo blanco).

Nebulosa M42 en Orión con reductor de focal
